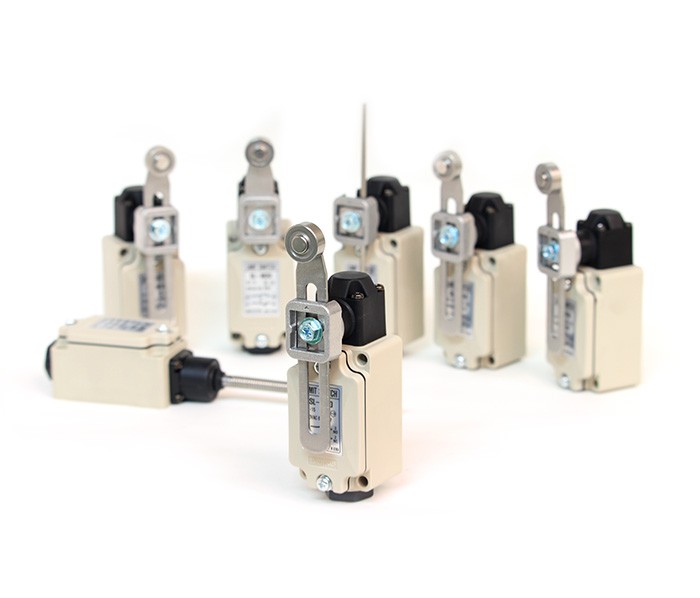

    리프트 · 리미트 스위치 리미트 스위치(Limit Switch)

    브랜드 스위코
    정격 6A 250VAC
    보호구조 IP-67
    KC인증 HH02119-22004A

    본문

    Detail view

    특징(Features)

    • 1. 내열, 내유 및 방진 구조로 설계
    • 2. 접점부는 2회로 쌍단형 스위치 내장
    • 3. 방수형 구조이며 외함은 고충격 ABS 재질로 가볍고 충격에 강함
    • 4. kcmark.jpg HH02119-22004A / 보호구조 : IP-67

    형명구성
    Name composition


    성능
    Performance

    항목(List) 리미트 스위치(Limit switch)
    정격용량(Rating) 6A 250V AC
    허용조작속도(Max operating speed) 0.1~1m/s
    개폐빈도 (Operating cycles) 전기적(Electrical) 20회/분
    기계적(Mechanical) 120회/분
    절연저항(lnsulating resistance 100㏁ 이상(500Vd.c)
    접촉저항(Contact resistance) 50mΩ 이하(초기값)
    내전압(Dielectric strength) 1,000V AC 1분간 50~60Hz(단자간)
    1,500V AC 1분간 50~60Hz(비충전부간)
    진동(Vibration protection) 10~55Hz 복진폭 1.5mm
    충격(Shock protection) 오동작(Non-action) 300㎨ 이상
    기계적(Mechanical) 1,000㎨ 이상
    수명(Lifetime) 전기적(Electrical) 30만회 이상
    기계적(Mechanical) 100만회 이상
    사용온도(Usual temperature) -10 ~ +70℃ (결빙 되지 않은 상태)


    외형 및 동작 특성
    External form / Drawing

    SL-M10 (가변롤러 레버형)
    형명 OF 최대 RF 최대 PT OT 최소 MD 최대 TT
    SL-M10 14N(1428gf) 2.1N(241gf) 15°(±5°) 30° 12° 80°(±5°)


    SL-M20 (가변로드 레버형)
    형명 OF 최대 RF 최대 PT OT 최소 MD 최대 TT
    SL-M20 14N(1428gf) 2.1N(241gf) 15°(±5°) 30° 12° 80°(±5°)


    SL-M30 (롤러 레버형)
    형명 OF 최대 RF 최대 PT OT 최소 MD 최대 TT
    SL-M30 14N(1428gf) 2.1N(241gf) 15°(±5°) 30° 12° 80°(±5°)


    SL-M70 (스프링 와이어형)
    형명 OF 최대 PT 최대
    SL-M70 1.5N(153gf) 20mm(±10mm)




    레버 외형 치수(External form of lever)





    주의 사항

    리미트 스위치 롤러 레버에 무리한 힘이나 충격으로 스위치를 동작 시키면 액추에이터부에 불안정 동작 및 전기적 기계적 수명이 단축될 수 있습니다.
