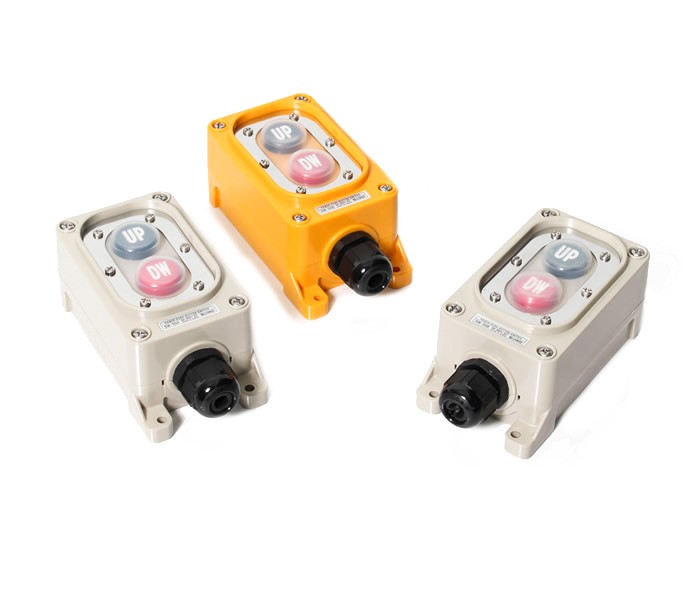

    윙바디 스위치 윙바디 스위치(Wing-body switch)

    브랜드 스위코
    정격 6A 250VAC
    접점 AgSnO2
    절연저항 100㏁ 이상(min)

    본문

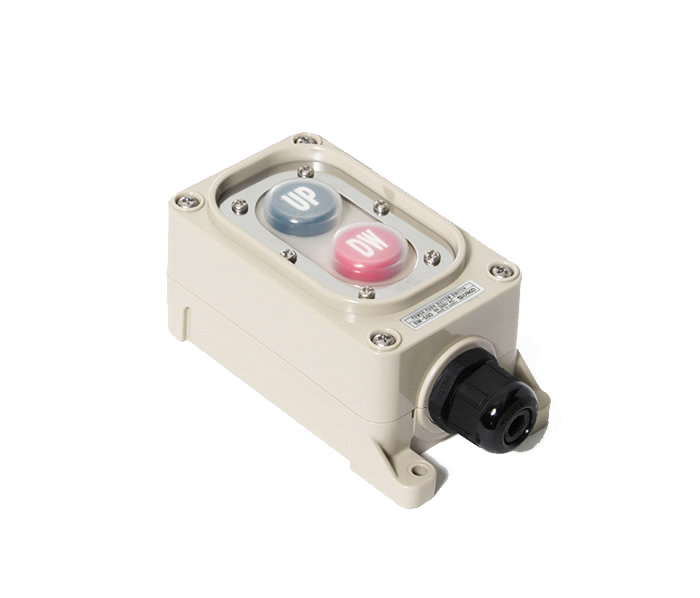

    Detail view

    특징
    (Features)

    • 1. 방우형 구조이며 일반 자동화 기계 상,하 개폐 동작으로 사용 할 수 있습니다.
    • 2. 접점 블록은 1a-1a, 2a-2a 기본으로 설계 되었습니다.
    • 3. 방우형 구조로 설계되어 연직 60도 범위에서 유해 영향없이 안전하게 사용 가능

    성능
    (Specification)

    항목(List) 윙바디 스위치(Wing-body switch)
    정격(Rating) 6A 250VAC
    접점(Contact) AgSnO2
    절연저항(Insulation resistance) 100㏁ 이상(min)
    내전압(Dielectric strength) 1,500V AC 1분간(min)
    재질(Quality material) 고충격 ABS(High impact ABS)
    사용주의온도(Temperature range) -15℃ ~ +45℃
    사용주의습도(Humidity range) 45 ~ 85% RH

    외형 및 도면
    (External form & Drawing)

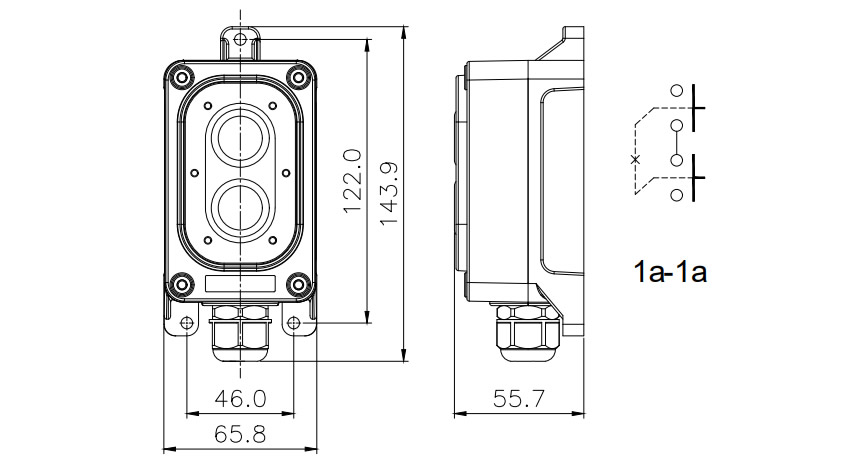

    SW-50B
    (1a-1a)

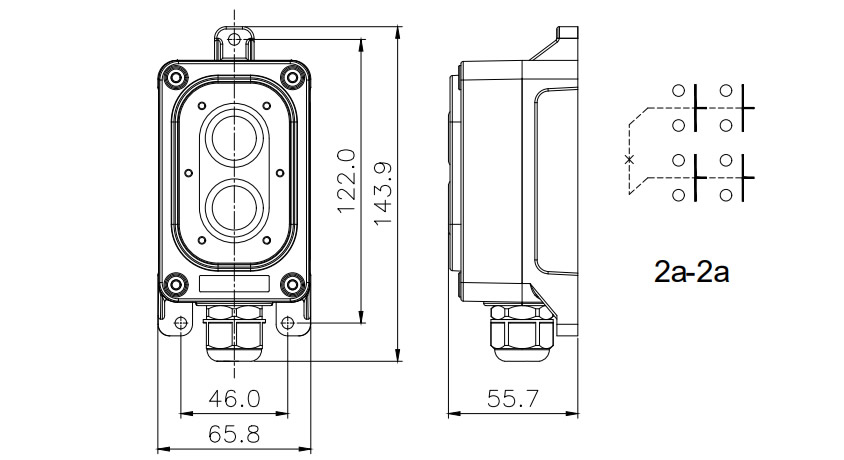

    SW-50D
    (2a-2a)
